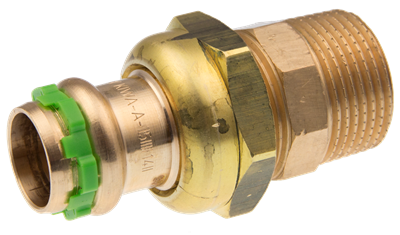

VSH SudoPress Cuivre raccord union (à sertir x fileté)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6672479	12xR3/8"	0,13 kg	56x33x32 mm	sac (5 pc)	03430651360746
6672481	12xR1/2"	0,12 kg	60x33x32 mm	sac (5 pc)	03430651360739
6672490	15xR1/2"	0,14 kg	62x33x32 mm	sac (5 pc)	03430651360753
6672501	15xR3/4"	0,15 kg	63x33x32 mm	sac (5 pc)	03430651360760
6672512	18xR1/2"	0,16 kg	69x33x32 mm	sac (5 pc)	03430651360777
6672523	18xR3/4"	0,16 kg	70x33x32 mm	sac (5 pc)	03430651360784
6672534	22xR1/2"	0,21 kg	67x42x41 mm	sac (5 pc)	03430651360807
6672545	22xR3/4"	0,23 kg	69x42x41 mm	sac (5 pc)	03430651360814
6672556	22xR1"	0,24 kg	71x42x41 mm	sac (5 pc)	03430651360791
6672567	28xR1"	0,3 kg	72x52x50 mm	sac (5 pc)	03430651360821
6672578	35xR1 1/4"	0,45 kg	79x57x55 mm	sac (1 pc)	03430650360839
6672589	42xR1 1/2"	0,59 kg	107x62x60 mm	sac (1 pc)	03430650360846
6672591	54xR2"	0,94 kg	101x78x75 mm	sac (1 pc)	03430650360853

dimensions

code article	taille	d1	dN1	l1	z1	slw1	d2	DN2	l2	slw2
6672479	12xR3/8"	12,0	DN10	28	10	32	17,2	3/8" (DN10)	28	24
6672481	12xR1/2"	12,0	DN10	28	10	32	21,3	1/2" (DN15)	32	27
6672490	15xR1/2"	15,0	DN12	30	8	32	21,3	1/2" (DN15)	32	27
6672501	15xR3/4"	15,0	DN12	30	8	32	26,9	3/4" (DN20)	33	28
6672512	18xR1/2"	18,0	DN15	37	15	32	21,3	1/2" (DN15)	32	27
6672523	18xR3/4"	18,0	DN15	37	15	32	26,9	3/4" (DN20)	33	28
6672534	22xR1/2"	22,0	DN20	32	9	41	21,3	1/2" (DN15)	35	30
6672545	22xR3/4"	22,0	DN20	32	9	41	26,9	3/4" (DN20)	37	34
6672556	22xR1"	22,0	DN20	32	9	41	33,7	1" (DN25)	39	34
6672567	28xR1"	28,0	DN25	33	9	50	33,7	1" (DN25)	39	38
6672578	35xR1 1/4"	35,0	DN32	36	11	55	42,4	1 1/4" (DN32)	43	46
6672589	42xR1 1/2"	42,0	DN40	61	25	60	48,3	1 1/2" (DN40)	46	50
6672591	54xR2"	54,0	DN50	50	9	78	60,3	2" (DN50)	51	72

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	bronze
matériaux	bronze, brass (CW617N, EN CC499K)
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	droit, Réduction
type de connexion	press (V), R - FPT - filetage mâle conique
etanchéité	EPDM

général

téléchargements

SDS-VSH_SudoPress_Copper_brass-gunmetal lien vers la fiche	pdf	télécharger
SP4331GV image	png	télécharger
SudoPress Copper DVGW Water certificats	pdf	télécharger
SudoPress Copper WRAS certificats	pdf	télécharger
SudoPress Koper KIWA certificats	pdf	télécharger
VSH SudoPress Copper 15-54mm RISE ENG certificats	pdf	télécharger
VSH SudoPress Copper Avis Technique certificats	pdf	télécharger
VSH SudoPress Copper-ACS certificats	pdf	télécharger
VSH SudoPress TSU certificats	pdf	télécharger
VSHSudoPressRVS-RG_SVGW_W15-54D certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH SudoPress Copper 15-54mm RISE SE certificats	pdf	télécharger
VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR) certificats	pdf	télécharger
VSH SudoPress instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	Bronze
Qualité matériau connexion 1	CuSn5Zn5Pb2
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	Laiton
Qualité matériau connexion 2	CuZn40Pb2 (CW617N)
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Forme	Droit
Exécution	En 3 parties
Excentrique	Non
Système orienté	Oui
Raccordement 1	Manchon à sertir
Contour code connection 1	V
Raccordement 2	Filetage mâle conique gaz (BSPT)
Main colour fitting	Bronze
Bride tournante	PN 16
Matériau d'étanchéité	EPDM
Avec arrêt cam / -Rand	Oui
Haute résistance à la traction	Oui
Medium temperature (continuous)	-20°C - 110°C
Medium temperature (continuous) (imperial)	-4°F - 230°F
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
avec emballage	Oui
Limité	Non
With connection indicator	Oui
Avec vidange	Non
Avec dégazeur	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
VdS quality mark	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Oui
Certified according to NF 545	Non
KIWA certified	Oui
Gastec QA mark	Non
KOMO certified	Non
