SP5041V
Le VSH SudoPress SP5041V est une courbe à 45°; avec deux emboîtures femelles à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6670257 | 12 | 0,03 kg | 51x51x20 mm | sac (10 pc) | 03430651362337 |
| 6670259 | 14 | 0,04 kg | 56x38x22 mm | sac (5 pc) | 03430651362344 |
| 6670268 | 15 | 0,04 kg | 60x60x23 mm | sac (10 pc) | 03430651362368 |
| 6670270 | 16 | 0,04 kg | 59x40x24 mm | sac (5 pc) | 03430651362375 |
| 6670279 | 18 | 0,05 kg | 62x62x26 mm | sac (10 pc) | 03430651362399 |
| 6670281 | 22 | 0,07 kg | 69x69x31 mm | sac (10 pc) | 03430651362405 |
| 6670290 | 28 | 0,1 kg | 78x78x37 mm | sac (5 pc) | 03430651362429 |
| 6670301 | 35 | 0,12 kg | 80x80x44 mm | sac (5 pc) | 03430651362436 |
| 6670312 | 42 | 0,27 kg | 108x108x54 mm | sac (1 pc) | 03430650362444 |
| 6670323 | 54 | 0,37 kg | 126x126x66 mm | sac (1 pc) | 03430650362451 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6670257 | 12 | 12,0 | DN10 | 26 | 8 | 12,0 | DN10 | 26 | 8 | 15 | 45 |
| 6670259 | 14 | 14,0 | DN12 | 30 | 8 | 14,0 | DN12 | 30 | 8 | 18 | 45 |
| 6670268 | 15 | 15,0 | DN12 | 30 | 8 | 15,0 | DN12 | 30 | 8 | 18 | 45 |
| 6670270 | 16 | 16,0 | DN12 | 31 | 9 | 16,0 | DN12 | 31 | 9 | 18 | 45 |
| 6670279 | 18 | 18,0 | DN15 | 31 | 9 | 18,0 | DN15 | 31 | 9 | 22 | 45 |
| 6670281 | 22 | 22,0 | DN20 | 34 | 11 | 22,0 | DN20 | 34 | 11 | 27 | 45 |
| 6670290 | 28 | 28,0 | DN25 | 38 | 14 | 28,0 | DN25 | 38 | 14 | 34 | 45 |
| 6670301 | 35 | 35,0 | DN32 | 38 | 13 | 35,0 | DN32 | 38 | 13 | 42 | 45 |
| 6670312 | 42 | 42,0 | DN40 | 52 | 16 | 42,0 | DN40 | 52 | 16 | 51 | 45 |
| 6670323 | 54 | 54,0 | DN50 | 60 | 19 | 54,0 | DN50 | 60 | 19 | 65 | 45 |
| couleur | cuivre |
|---|---|
| matériaux | cuivre (CW024A (UNS C12200)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (45º) |
| type de connexion | press (V) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | SudoPress Cuivre |
| type de produit | SP5041V |
| code unspsc | 40172807 |

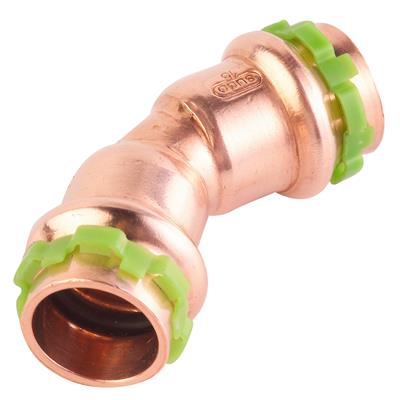

 SP5041V image |
jpg | télécharger |
SudoPress Copper DVGW Water certificats |
télécharger | |
SudoPress Copper WRAS certificats |
télécharger | |
SudoPress Koper KIWA certificats |
télécharger | |
VSH SudoPress Copper 15-54mm RISE ENG certificats |
télécharger | |
VSH SudoPress Copper Avis Technique certificats |
télécharger | |
VSH SudoPress Copper-ACS certificats |
télécharger | |
VSH SudoPress TSU certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH SudoPress Copper 15-54mm RISE SE certificats |
télécharger | |
VSH SudoPress instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Cuivre |
| Qualité matériau connexion 1 | Cu-DHP (CW024A) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Cuivre |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 45° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | V |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | V |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| Certified according to NF 545 | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| code article | description | |
|---|---|---|
 |
6558508 | VSH SudoPress joint torique FPM LBP 12 |
 |
6569805 | VSH SudoPress joint torique EPDM LBP 12 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6580002 | Novopress mâchoire PB1 V12 |
 |
6580068 | Novopress mâchoire PB2 V12 |
|
6558519 | VSH SudoPress joint torique FPM LBP 15 |
|
6569816 | VSH SudoPress joint torique EPDM LBP 15 |
|
6580013 | Novopress mâchoire PB1 V15 |
|
6580079 | Novopress mâchoire PB2 V15 |
|
6558521 | VSH SudoPress joint torique FPM LBP 18 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 |
|
6580024 | Novopress mâchoire PB1 V18 |
|
6580081 | Novopress mâchoire PB2 V18 |
|
6558530 | VSH SudoPress joint torique FPM LBP 22 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 |
|
6580035 | Novopress mâchoire PB1 V22 |
|
6580090 | Novopress mâchoire PB2 V22 |
|
6558541 | VSH SudoPress joint torique FPM LBP 28 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 |
|
6580046 | Novopress mâchoire PB1 V28 |
|
6580101 | Novopress mâchoire PB2 V28 |
|
6558552 | VSH SudoPress joint torique FPM LBP 35 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 |
|
6580112 | Novopress mâchoire PB2 V35 |
|
6580057 | Novopress mâchoire PB1 V35 |
|
6673425 | VSH SudoPress cuivre joint torique FPM LBP 42 |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 |
|
6580123 | Novopress mâchoire PB2 V42 |
|
6580156 | Novopress chaîne clipsable V42 |
|
6673427 | VSH SudoPress cuivre joint torique FPM LBP 54 |
|
6673359 | VSH SudoPress cuivre joint torique EPDM LBP 54 |
|
6580134 | Novopress mâchoire PB2 V54 |
|
6580167 | Novopress chaîne clipsable V54 |
|
6674969 | VSH SudoPress Cuivre joint torique FPM LBP 14 |
|
6673431 | VSH SudoPress cuivre joint torique EPDM LBP 14 |
|
6580266 | Novopress mâchoire PB1 V14 |
|
6580288 | Novopress mâchoire PB2 V14 |
|
6674973 | VSH SudoPress Cuivre joint torique FPM LBP 16 |
|
6673435 | VSH SudoPress cuivre joint torique EPDM LBP 16 |
|
6580277 | Novopress mâchoire PB1 V16 |
|
6580299 | Novopress mâchoire PB2 V16 |
| code article | description | ||
|---|---|---|---|
|
6569805 | VSH SudoPress joint torique EPDM LBP 12 | 2 |
|
6673431 | VSH SudoPress cuivre joint torique EPDM LBP 14 | 2 |
|
6569816 | VSH SudoPress joint torique EPDM LBP 15 | 2 |
|
6673435 | VSH SudoPress cuivre joint torique EPDM LBP 16 | 2 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 | 2 |
|
6673359 | VSH SudoPress cuivre joint torique EPDM LBP 54 | 2 |
