VSH SudoPress Inox courbe 90° (à sertir x mâle)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6552359	76,1xØ76,1	1,07 kg	188x212x94 mm	sac (2 pc)	08711985324730
6552361	88,9xØ88,9	1,41 kg	219x245x109 mm	sac (2 pc)	08711985324747
6552370	108xØ108	2,08 kg	270x304x133 mm	sac (2 pc)	08711985324754

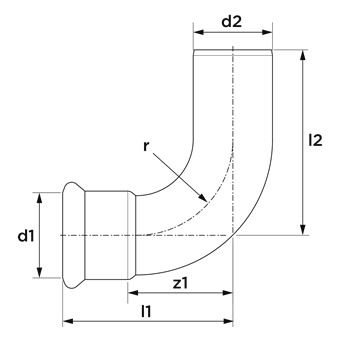

dimensions

code article	taille	d1	dN1	l1	z1	d2	DN2	l2	gamme d'arc	angle de proue
6552359	76,1xØ76,1	76,1	DN65	150	95	76,1	DN65	165	91	90
6552361	88,9xØ88,9	88,9	DN80	175	112	88,9	DN80	190	107	90
6552370	108xØ108	108,0	DN100	216	139	108,0	DN100	238	130	90

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	Argent
matériaux	acier inoxydable (acier inoxydable 316L (1.4404))
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Courbe (90º)
type de connexion	press (M), bout du tube
etanchéité	EPDM

général

téléchargements

EPD-VSH-SudoPress-Stainless Environmental Product Declaration	pdf	télécharger
SP6001VM image	png	télécharger
VSH SudoPress stainless_SVGW_Water certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH SudoPress stainless SVGW Water (FR) certificats	pdf	télécharger
Installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	Acier inoxydable
Qualité matériau connexion 1	Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	Acier inoxydable
Qualité matériau connexion 2	Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Forme	Courbe
Exécution	Unique
Angle du coude	90°
Reducing	Non
Excentrique	Non
Système orienté	Oui
épaisseur paroi, connexion 1	2mm
Raccordement 1	Manchon à sertir
Contour code connection 1	M
Raccordement 2	coin conique
Main colour fitting	Gris
Bride tournante	PN 16
Matériau d'étanchéité	EPDM
Avec arrêt cam / -Rand	Oui
Haute résistance à la traction	Oui
Medium temperature (continuous)	-35°C - 135°C
Medium temperature (continuous) (imperial)	-31°F - 275°F
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
avec emballage	Non
Limité	Non
Avec vidange	Non
Avec dégazeur	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
VdS quality mark	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
Certified according to NF 545	Non
KIWA certified	Non
Gastec QA mark	Non
KOMO certified	Non
