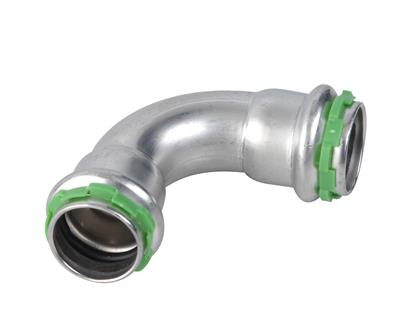

SP6002V
Le VSH SudoPress SP6002V est une courbe à 90°; avec deux emboîtures femelles à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6550005 | 15 | 0,05 kg | 56x56x23 mm | sac (10 pc) | 03430651366144 |
| 6550016 | 18 | 0,06 kg | 61x61x26 mm | sac (10 pc) | 03430651366151 |
| 6550027 | 22 | 0,09 kg | 70x70x31 mm | sac (10 pc) | 03430651366168 |
| 6550038 | 28 | 0,12 kg | 81x81x37 mm | sac (5 pc) | 03430651366175 |
| 6550049 | 35 | 0,17 kg | 95x95x44 mm | sac (5 pc) | 03430650366183 |
| 6550051 | 42 | 0,33 kg | 120x120x54 mm | sac (1 pc) | 03430650366190 |
| 6550060 | 54 | 0,49 kg | 145x145x66 mm | sac (1 pc) | 03430650366206 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6550005 | 15 | 15,0 | DN12 | 44 | 22 | 15,0 | DN12 | 44 | 22 | 18 | 90 |
| 6550016 | 18 | 18,0 | DN15 | 48 | 26 | 18,0 | DN15 | 48 | 26 | 22 | 90 |
| 6550027 | 22 | 22,0 | DN20 | 55 | 32 | 22,0 | DN20 | 55 | 32 | 27 | 90 |
| 6550038 | 28 | 28,0 | DN25 | 63 | 39 | 28,0 | DN25 | 63 | 39 | 34 | 90 |
| 6550049 | 35 | 35,0 | DN32 | 73 | 48 | 35,0 | DN32 | 73 | 48 | 42 | 90 |
| 6550051 | 42 | 42,0 | DN40 | 93 | 57 | 42,0 | DN40 | 93 | 57 | 51 | 90 |
| 6550060 | 54 | 54,0 | DN50 | 112 | 71 | 54,0 | DN50 | 112 | 71 | 65 | 90 |
| couleur | Argent |
|---|---|
| matériaux | acier inoxydable (acier inoxydable 316L (1.4404)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (90º) |
| type de connexion | press (V) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73072910 |
| marque | VSH |
| serie | SudoPress Inox |
| type de produit | SP6002V |
| code unspsc | 40172807 |
 SP6002V image |
jpg | télécharger |
VSH SudoPress Stainless ETA certificats |
télécharger | |
VSH SudoPress stainless DVGW Water certificats |
télécharger | |
VSH SudoPress stainless KIWA certificats |
télécharger | |
VSH SudoPress stainless RISE certificats |
télécharger | |
VSH SudoPress stainless_SVGW_Water certificats |
télécharger | |
VSH_SudoPress_Stainless-SPF certificats |
télécharger | |
VSH_SudoPress_Stainless_OVGW certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH SudoPress stainless SVGW Water (FR) certificats |
télécharger | |
VSH SudoPress instructions document d'installation et de maintenance |
télécharger | |
Installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier inoxydable |
| Qualité matériau connexion 1 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier inoxydable |
| Qualité matériau connexion 2 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | V |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | V |
| Main colour fitting | Gris |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Non |
| code article | description | |
|---|---|---|
 |
6569816 | VSH SudoPress joint torique EPDM LBP 15 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 |
|
6569860 | VSH SudoPress Carbone/Inox joint torique EPDM LBP 42 |
|
6569871 | VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 |
 |
6558519 | VSH SudoPress joint torique FPM LBP 15 |
|
6558521 | VSH SudoPress joint torique FPM LBP 18 |
|
6558530 | VSH SudoPress joint torique FPM LBP 22 |
|
6558541 | VSH SudoPress joint torique FPM LBP 28 |
|
6558552 | VSH SudoPress joint torique FPM LBP 35 |
|
6558563 | VSH SudoPress Carbone/Inox joint torique FPM LBP 42 |
|
6558574 | VSH SudoPress Carbone/Inox joint torique FPM LBP 54 |
 |
6580013 | Novopress mâchoire PB1 V15 |
|
6580024 | Novopress mâchoire PB1 V18 |
|
6580035 | Novopress mâchoire PB1 V22 |
|
6580046 | Novopress mâchoire PB1 V28 |
|
6580057 | Novopress mâchoire PB1 V35 |
 |
6580123 | Novopress mâchoire PB2 V42 |
|
6580134 | Novopress mâchoire PB2 V54 |
|
6580079 | Novopress mâchoire PB2 V15 |
|
6580081 | Novopress mâchoire PB2 V18 |
|
6580090 | Novopress mâchoire PB2 V22 |
|
6580101 | Novopress mâchoire PB2 V28 |
|
6580112 | Novopress mâchoire PB2 V35 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6117914 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) |
|
6117925 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m) |
|
6117936 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) |
|
6117947 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6117958 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) |
|
6580156 | Novopress chaîne clipsable V42 |
|
6580167 | Novopress chaîne clipsable V54 |
|
6192307 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) petit fardeau |
|
6192318 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m) petit fardeau |
|
6192329 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) petit fardeau |
|
6192331 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) petit fardeau |
|
6192340 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) petit fardeau |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 |
|
6117971 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m) |
|
6118068 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=3m) |
|
6118079 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=3m) |
|
6118081 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=3m) |
|
6118090 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6118101 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=3m) |
|
6117969 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m) |
|
6192362 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m) petit fardeau |
 |
6193407 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0 |
|
6193418 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2 |
|
6193429 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2 |
|
6193431 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2 |
|
6193440 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5 |
|
6192351 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m) petit fardeau |
|
6118123 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=3m) |
|
6193077 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0 petit fardeau |
|
6196003 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2 petit fardeau |
|
6196014 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2 petit fardeau |
|
6196025 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2 petit fardeau |
|
6196036 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5 petit fardeau |
|
6118112 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=3m) |
|
6193462 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5 |
 |
6194001 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0 |
|
6194012 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0 |
|
6194023 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2 |
|
6194034 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2 |
|
6194045 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5 |
|
6193451 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5 |
|
6196058 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5 petit fardeau |
|
6192406 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0 petit fardeau |
|
6192417 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0 petit fardeau |
|
6192428 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2 petit fardeau |
|
6192439 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2 petit fardeau |
|
6192441 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5 petit fardeau |
|
6196047 | VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5 petit fardeau |
|
6194067 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5 |
|
6194056 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5 |
|
6192461 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5 petit fardeau |
|
6192450 | VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5 petit fardeau |
| code article | description | ||
|---|---|---|---|
|
6569816 | VSH SudoPress joint torique EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 | 2 |
|
6569871 | VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 | 2 |
