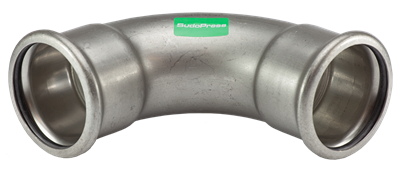

VSH SudoPress Inox courbe 90° (2 x à sertir)

VSH SudoPress Inox courbe 90° (2 x à sertir)

group: SP6002VM

Le VSH SudoPress SP6002VM est une courbe à 90°; avec deux emboîtures femelles à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.

  • fonction Fuite avant sertissage
  • fourni avec les homologations applicables
  • identification claire sur les raccords

applications

eau potable

eau potable

chauffage

chauffage

refroidissement

refroidissement

air comprimé

air comprimé

energie solaire

energie solaire

vide

vide

afficher tout
afficher moins

segments

installations de bâtiments

installations de bâtiments

industrie

industrie

afficher tout
afficher moins

certificats

SVGW Wasser

SVGW Wasser

afficher tout
afficher moins
code article taille poids dimensions emballage GTIN
6552326 76,1 1,07 kg 197x197x94 mm sac (2 pc) 08711985324709
6552337 88,9 1,34 kg 229x229x109 mm sac (2 pc) 08711985324716
6552348 108 2,09 kg 281x281x133 mm sac (2 pc) 08711985324723
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 gamme d'arc angle de proue
6552326 76,1 76,1 DN65 150 95 76,1 DN65 150 95 91 90
6552337 88,9 88,9 DN80 174 111 88,9 DN80 174 111 107 90
6552348 108 108,0 DN100 215 138 108,0 DN100 215 138 130 90

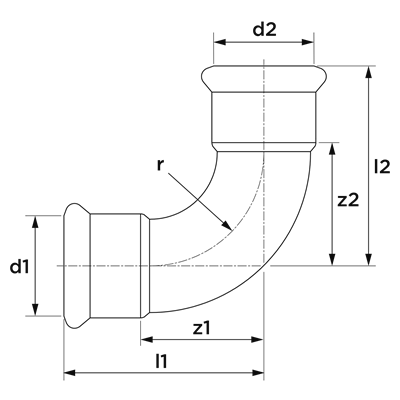

drawing for product
couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Courbe (90º)
type de connexion press (M)
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
marque VSH
serie SudoPress Inox
type de produit SP6002VM
code unspsc 40172807
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
Reducing Non
Excentrique Non
Système orienté Oui
épaisseur paroi, connexion 1 2mm
Raccordement 1 Manchon à sertir
Contour code connection 1 M
épaisseur paroi, connexion 2 2mm
Raccordement 2 Manchon à sertir
Contour code connection 2 M
Main colour fitting Gris
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Non
Limité Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Gastec QA - AR 214 (H2) Non

accessoires

code article description
6118178 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 76,1x2,0
6195079 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 76,1x2,0 petit fardeau
6192373 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 76,1x2,0 (l=6m) petit fardeau
6117980 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 76,1x2,0 (l=6m)
6118189 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 88,9x2,0
6195081 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 88,9x2,0 petit fardeau
6192384 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 88,9x2,0 (l=6m) petit fardeau
6117991 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 88,9x2,0 (l=6m)
6118200 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 108x2,0
6195090 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 108x2,0 petit fardeau
6192395 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 108x2,0 (l=6m) petit fardeau
6118002 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 108x2,0 (l=6m)
6562921 VSH SudoPress Joint Torique EPDM LBP 76,1
6562930 VSH SudoPress Joint Torique EPDM LBP 88,9
6562941 VSH SudoPress Joint Torique EPDM LBP 108
6562963 VSH SudoPress joint torique FPM LBP 76,1
6562974 VSH SudoPress joint torique FPM LBP 88,9
6562985 VSH SudoPress joint torique FPM LBP 108
6341896 Novopress adaptateur ZB221
6341401 Novopress chaine clipsable 76,1
6341412 Novopress chaine clipsable 88,9
6341907 Novopress adaptateur ZB222
6341423 Novopress chaine clipsable 108

pièces détachées

code article description
6562921 VSH SudoPress Joint Torique EPDM LBP 76,1 2
6562930 VSH SudoPress Joint Torique EPDM LBP 88,9 2
6562941 VSH SudoPress Joint Torique EPDM LBP 108 2
