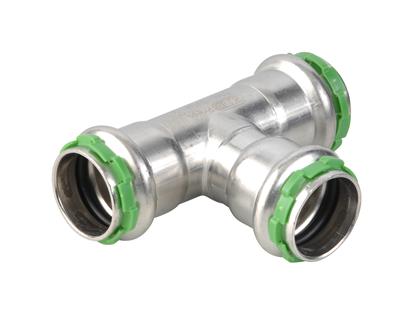

VSH SudoPress Inox té égal (3 x à sertir)

VSH SudoPress Inox té égal (3 x à sertir)

SP6130V

Le VSH SudoPress SP6130V est un té égal avec trois emboîtures femelles à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.

  • double sécurité grâce au Visu-Control®; et à la fonction Fuite avant sertissage
  • fourni avec les homologations applicables
  • identification claire sur les raccords

applications

eau potable chauffage refroidissement air comprimé energie solaire vide

segments

installations de bâtiments industrie

certificats

DVGW Wasser KIWA ÖVGW Wasser RISE SPF SVGW Wasser ÜA VA (ETA)
code article taille poids dimensions emballage GTIN
6550280 15 0,06 kg 76x53x23 mm sac (10 pc) 03430651366809
6550291 18 0,08 kg 79x56x26 mm sac (10 pc) 03430651366816
6550302 22 0,12 kg 86x62x31 mm sac (10 pc) 03430651366823
6550313 28 0,15 kg 94x69x37 mm sac (5 pc) 03430651366830
6550324 35 0,22 kg 104x78x44 mm sac (1 pc) 03430650366848
6550335 42 0,35 kg 136x96x54 mm sac (1 pc) 03430650366855
6550346 54 0,52 kg 158x115x66 mm sac (1 pc) 03430650366862
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 d3 DN3 l3 z3
6550280 15 15,0 DN12 38 16 15,0 DN12 41 19 15,0 DN12 38 16
6550291 18 18,0 DN15 39 17 18,0 DN15 43 21 18,0 DN15 39 17
6550302 22 22,0 DN20 43 20 22,0 DN20 47 24 22,0 DN20 43 20
6550313 28 28,0 DN25 47 23 28,0 DN25 51 27 28,0 DN25 47 23
6550324 35 35,0 DN32 52 27 35,0 DN32 56 31 35,0 DN32 52 27
6550335 42 42,0 DN40 68 32 42,0 DN40 69 33 42,0 DN40 68 32
6550346 54 54,0 DN50 79 38 54,0 DN50 82 41 54,0 DN50 79 38
voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme T-piece (90º)
type de connexion press (V)
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003025 Raccord avec 3 connexions
code intrastat 73072910
pays d'origine Pays-Bas
marque VSH
serie SudoPress Inox
type de produit SP6130V
code unspsc 40174607
étiqueter valeur
classe ETIM EC003025 Raccord avec 3 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Raccord de connection 3 Acier inoxydable
Matériau connexion 3 Acier inoxydable 316 L (1.4404)
protection de surface terminale 3 Non-traité
Traitement de surface connection 3 Non-traité
Exécution Pièce en T
Angle 90°
Reducing Non
En plusieurs parties Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 V
Raccordement 2 Manchon à sertir
Contour code connection 2 V
connexion 3 Manchon à sertir
Contour code connection 3 V
Bride tournante PN 16
Matériau d'étanchéité EPDM
Main colour fitting Gris
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 110°C
Medium temperature (continuous) (imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Non
Avec vidange Non
Avec dégazeur Non
Avec arrêt cam / -Rand Oui
Limité Non
With connection indicator Oui
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
KIWA certified Oui
Gastec QA mark Non
KOMO certified Non

accessoires

code article description
6192406 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0 petit fardeau
6194001 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0 petit fardeau
6193407 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) petit fardeau
6117914 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0 petit fardeau
6194012 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0
6196003 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2 petit fardeau
6193418 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2
6118079 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) petit fardeau
6117925 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2 petit fardeau
6194023 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2 petit fardeau
6193429 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) petit fardeau
6117936 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m)
6192439 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2 petit fardeau
6194034 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2
6196025 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2 petit fardeau
6193431 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) petit fardeau
6117947 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m)
6192441 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5 petit fardeau
6194045 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5
6196036 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5 petit fardeau
6193440 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) petit fardeau
6117958 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m)
6673348 VSH SudoPress joint torique EPDM LBP 42
6192450 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5 petit fardeau
6194056 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5
6196047 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5 petit fardeau
6193451 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m) petit fardeau
6117969 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m)
6192461 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5 petit fardeau
6194067 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5
6196058 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5 petit fardeau
6193462 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m) petit fardeau
6117971 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m)
6569816 VSH SudoPress joint torique EPDM LBP 15
6569827 VSH SudoPress joint torique EPDM LBP 18
6569838 VSH SudoPress joint torique EPDM LBP 22
6569849 VSH SudoPress joint torique EPDM LBP 28
6569851 VSH SudoPress joint torique EPDM LBP 35
6569860 VSH SudoPress Carbone/Inox joint torique EPDM LBP 42
6569871 VSH SudoPress Carbone/Inox joint torique EPDM LBP 54
6558519 VSH SudoPress joint torique FPM LBP 15
6558521 VSH SudoPress joint torique FPM LBP 18
6558530 VSH SudoPress joint torique FPM LBP 22
6558541 VSH SudoPress joint torique FPM LBP 28
6558552 VSH SudoPress joint torique FPM LBP 35
6558563 VSH SudoPress Carbone/Inox joint torique FPM LBP 42
6558574 VSH SudoPress Carbone/Inox joint torique FPM LBP 54
6580013 Novopress mâchoire PB1 V15
6580024 Novopress mâchoire PB1 V18
6580035 Novopress mâchoire PB1 V22
6580046 Novopress mâchoire PB1 V28
6580057 Novopress mâchoire PB1 V35
6580123 Novopress mâchoire PB2 V42
6580134 Novopress mâchoire PB2 V54
6580079 Novopress mâchoire PB2 V15
6580081 Novopress mâchoire PB2 V18
6580090 Novopress mâchoire PB2 V22
6580101 Novopress mâchoire PB2 V28
6580112 Novopress mâchoire PB2 V35
6211898 Outil à ébavurer tube carbone et inox 12-54
6580156 Novopress chaîne clipsable V42
6580167 Novopress chaîne clipsable V54

pièces détachées

code article description
6569816 VSH SudoPress joint torique EPDM LBP 15 3
6569827 VSH SudoPress joint torique EPDM LBP 18 3
6569838 VSH SudoPress joint torique EPDM LBP 22 3
6569849 VSH SudoPress joint torique EPDM LBP 28 3
6569851 VSH SudoPress joint torique EPDM LBP 35 3
6673348 VSH SudoPress joint torique EPDM LBP 42 3
6569860 VSH SudoPress Carbone/Inox joint torique EPDM LBP 42 3
6569871 VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 3
