VSH SudoPress Inox raccord écrou tournant (à sertir x taraudé)

VSH SudoPress Inox raccord écrou tournant (à sertir x taraudé)

SP6359GV

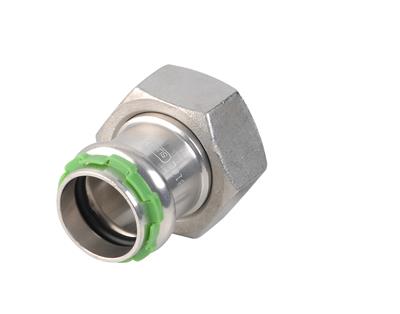

Le VSH SudoPress SP6359GV est un raccord à écrou tournant avec une emboîture femelle à sertir et un écrou. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.

  • joint plat EPDM inclu
  • double sécurité grâce au Visu-Control®; et à la fonction Fuite avant sertissage
  • fourni avec les homologations applicables
  • identification claire sur les raccords

applications

eau potable chauffage refroidissement air comprimé energie solaire vide

segments

installations de bâtiments industrie

certificats

DVGW Wasser KIWA ÖVGW Wasser RISE SPF SVGW Wasser ÜA VA (ETA)
assortiment
code article taille poids dimensions emballage GTIN
6551479 15xG3/4" 0,04 kg 42x35x35 mm sac (5 pc) 03430651367837
6551481 18xG3/4" 0,04 kg 43x35x35 mm sac (5 pc) 03430651367844
6551490 22xG1" 0,12 kg 47x43x43 mm sac (5 pc) 03430651367851
6551501 28xG1 1/4" 0,15 kg 47x53x53 mm sac (5 pc) 03430651367868
6551512 35xG1 1/2" 0,2 kg 51x60x60 mm sac (5 pc) 03430650367876
6551523 42xG1 3/4" 0,26 kg 59x67x67 mm sac (1 pc) 03430650367883
6551534 54xG2 3/8" 0,42 kg 65x87x87 mm sac (1 pc) 03430650367890

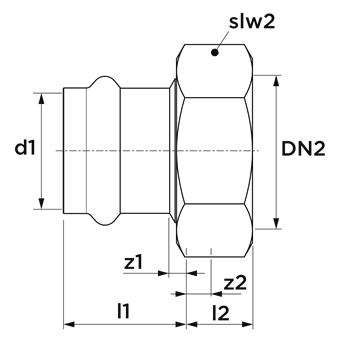

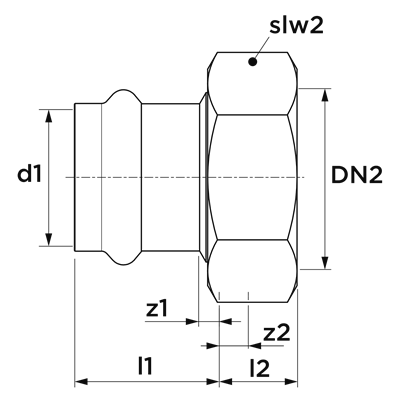

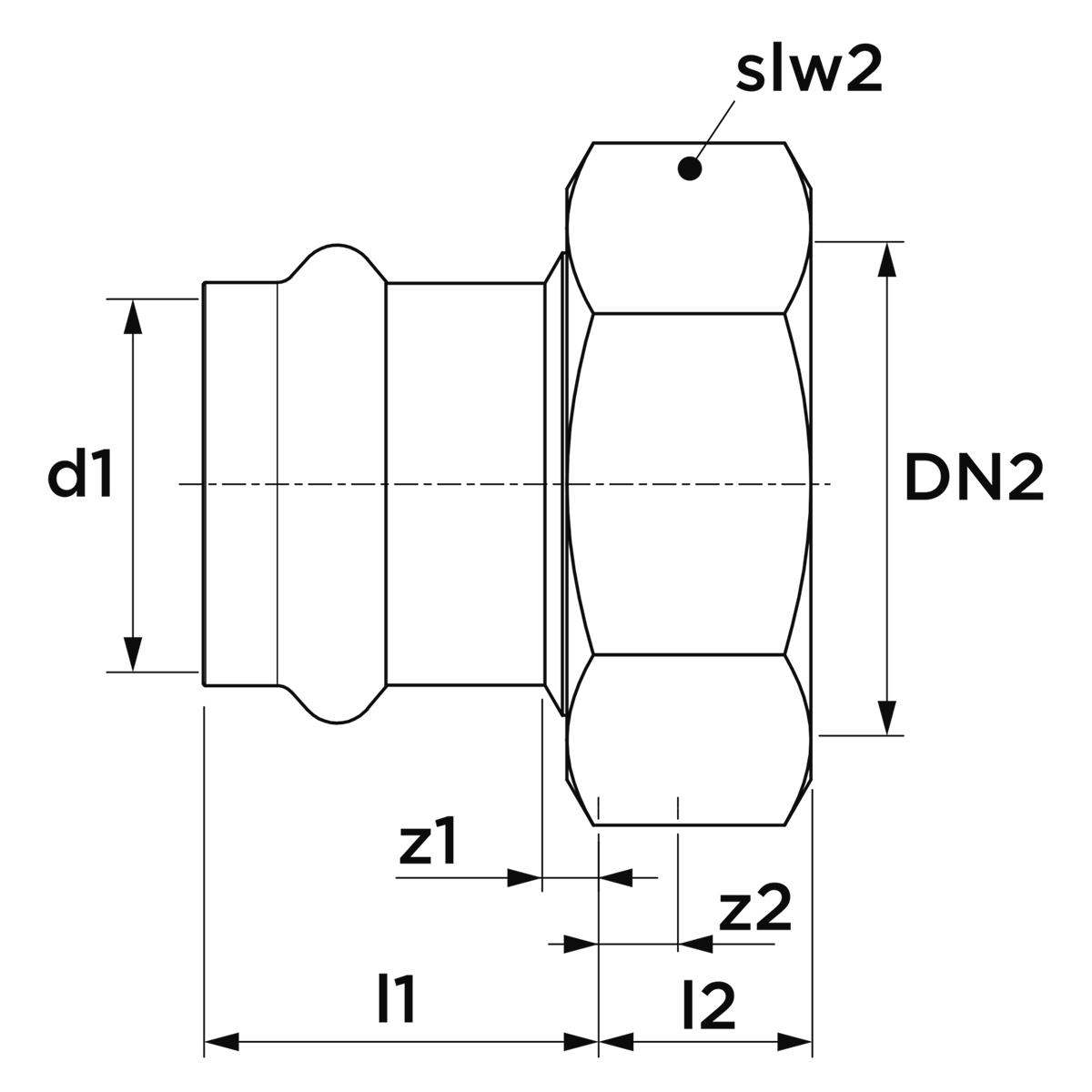

dimensions
code article taille d1 dN1 l1 z1 DN2 l2 z2 slw2
6551479 15xG3/4" 15,0 DN12 34 12 3/4" (DN20) 8 2 30
6551481 18xG3/4" 18,0 DN15 35 13 3/4" (DN20) 8 2 30
6551490 22xG1" 22,0 DN20 37 14 1" (DN25) 10 2 37
6551501 28xG1 1/4" 28,0 DN25 38 14 1 1/4" (DN32) 10 2 46
6551512 35xG1 1/2" 35,0 DN32 40 15 1 1/2" (DN40) 11 2 52
6551523 42xG1 3/4" 42,0 DN40 47 11 1 3/4" (DN40) 12 2 58
6551534 54xG2 3/8" 54,0 DN50 53 12 2 3/8" (DN50) 12 3 75
voir ci-dessus pour le schéma avec ces dimensions.
caractéristiques

caractéristiques

couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (V), raccord d'écrou
etanchéité EPDM
général

général

groupe de produit raccords (raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072910
marque VSH
serie SudoPress Inox
type de produit SP6359GV
code unspsc 40173005
téléchargements
ETIM
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution 2 pièces
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 V
Raccordement 2 Boulon presse-étoupe
Main colour fitting Gris
Bride tournante PN 16
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 110°C
Medium temperature (continuous) (imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Oui
Limité Non
With connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
Certified according to NF 545 Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Non

produits associés

accessoires

code article description
6192406 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0 petit fardeau
6194001 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0 petit fardeau
6193407 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) petit fardeau
6117914 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0 petit fardeau
6194012 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 18x1,0
6196003 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2 petit fardeau
6193418 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 18x1,2
6118079 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m) petit fardeau
6117925 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2 petit fardeau
6194023 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2 petit fardeau
6193429 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) petit fardeau
6117936 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m)
6192439 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2 petit fardeau
6194034 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 28x1,2
6196025 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2 petit fardeau
6193431 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) petit fardeau
6117947 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m)
6192441 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5 petit fardeau
6194045 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 35x1,5
6196036 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5 petit fardeau
6193440 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) petit fardeau
6117958 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m)
6673348 VSH SudoPress joint torique EPDM LBP 42
6192450 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5 petit fardeau
6194056 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 42x1,5
6196047 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5 petit fardeau
6193451 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m) petit fardeau
6117969 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 42x1,5 (l=6m)
6192461 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5 petit fardeau
6194067 VSH SudoXPress Inox tube acier 1.4521 (AISI444) 54x1,5
6196058 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5 petit fardeau
6193462 VSH SudoXPress Inox tube acier 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m) petit fardeau
6117971 VSH SudoXPress Inox tube acier 1.4401 (AISI316) 54x1,5 (l=6m)
6569816 VSH SudoPress joint torique EPDM LBP 15
6569827 VSH SudoPress joint torique EPDM LBP 18
6569838 VSH SudoPress joint torique EPDM LBP 22
6569849 VSH SudoPress joint torique EPDM LBP 28
6569851 VSH SudoPress joint torique EPDM LBP 35
6569860 VSH SudoPress Carbone/Inox joint torique EPDM LBP 42
6569871 VSH SudoPress Carbone/Inox joint torique EPDM LBP 54
6558519 VSH SudoPress joint torique FPM LBP 15
6558521 VSH SudoPress joint torique FPM LBP 18
6558530 VSH SudoPress joint torique FPM LBP 22
6558541 VSH SudoPress joint torique FPM LBP 28
6558552 VSH SudoPress joint torique FPM LBP 35
6558563 VSH SudoPress Carbone/Inox joint torique FPM LBP 42
6558574 VSH SudoPress Carbone/Inox joint torique FPM LBP 54
6568122 VSH SudoPress joint plat EPDM 15-18 DN12-15
6568133 VSH SudoPress joint plat EPDM 22 DN20
6568144 VSH SudoPress joint plat EPDM 28 DN25
6568155 VSH SudoPress joint plat EPDM 35 DN32
6568166 VSH SudoPress joint plat EPDM 42 DN40
6568177 VSH SudoPress joint plat EPDM 54 DN50
6118301 VSH XPress Carbone+Inox joint plat FPM 15-18 DN12-15
6118310 VSH XPress Carbone+Inox joint plat FPM 22 DN20
6118321 VSH XPress Carbone+Inox joint plat FPM 28 DN25
6118332 VSH XPress Carbone+Inox joint plat FPM 35 DN32
6118343 VSH XPress Carbone+Inox joint plat FPM 42 DN40
6118354 VSH XPress Carbone+Inox joint plat FPM 54 DN50
6580013 Novopress mâchoire PB1 V15
6580024 Novopress mâchoire PB1 V18
6580035 Novopress mâchoire PB1 V22
6580046 Novopress mâchoire PB1 V28
6580057 Novopress mâchoire PB1 V35
6580123 Novopress mâchoire PB2 V42
6580134 Novopress mâchoire PB2 V54
6580079 Novopress mâchoire PB2 V15
6580081 Novopress mâchoire PB2 V18
6580090 Novopress mâchoire PB2 V22
6580101 Novopress mâchoire PB2 V28
6580112 Novopress mâchoire PB2 V35
6211898 Outil à ébavurer tube carbone et inox 12-54
6580156 Novopress chaîne clipsable V42
6580167 Novopress chaîne clipsable V54

pièces détachées

code article description
6569816 VSH SudoPress joint torique EPDM LBP 15 1
6569827 VSH SudoPress joint torique EPDM LBP 18 1
6569838 VSH SudoPress joint torique EPDM LBP 22 1
6569849 VSH SudoPress joint torique EPDM LBP 28 1
6569851 VSH SudoPress joint torique EPDM LBP 35 1
6569860 VSH SudoPress Carbone/Inox joint torique EPDM LBP 42 1
6569871 VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 1
6673348 VSH SudoPress joint torique EPDM LBP 42 1
6568122 VSH SudoPress joint plat EPDM 15-18 DN12-15 1
6568133 VSH SudoPress joint plat EPDM 22 DN20 1
6568144 VSH SudoPress joint plat EPDM 28 DN25 1
6568155 VSH SudoPress joint plat EPDM 35 DN32 1
6568166 VSH SudoPress joint plat EPDM 42 DN40 1
6568177 VSH SudoPress joint plat EPDM 54 DN50 1
