SP6725V

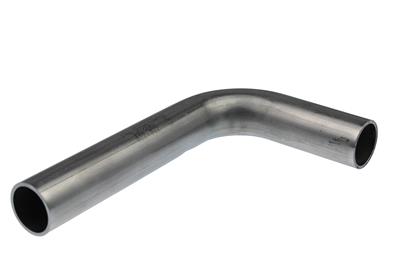

Le VSH SudoPress SP6725V un tube cintré à 90°; avec deux emboîtures mâles. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6551930 | Ø15 | 0,1 kg | 128x78x15 mm | sac (10 pc) | 08711985299212 |
| 6551941 | Ø18 | 0,07 kg | 129x79x18 mm | sac (10 pc) | 08711985299229 |
| 6551952 | Ø22 | 0,15 kg | 131x83x22 mm | sac (10 pc) | 08711985299236 |
| 6551963 | Ø28 | 0,2 kg | 134x96x28 mm | sac (5 pc) | 08711985299243 |
| 6551974 | Ø35 | 0,47 kg | 218x138x35 mm | sac (1 pc) | 08711985299250 |
| 6551985 | Ø42 | 0,63 kg | 271x171x42 mm | sac (1 pc) | 08711985299267 |
| 6551996 | Ø54 | 1,03 kg | 327x227x54 mm | sac (1 pc) | 08711985299274 |

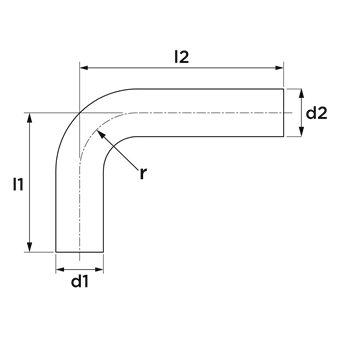

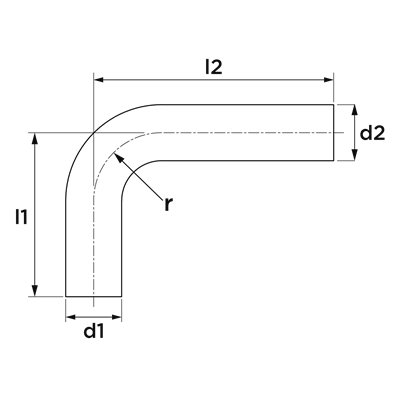

| code article | taille | d1 | dN1 | l1 | d2 | DN2 | l2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|
| 6551930 | Ø15 | 15,0 | DN12 | 70 | 15,0 | DN12 | 120 | 18 | 90 |
| 6551941 | Ø18 | 18,0 | DN15 | 70 | 18,0 | DN15 | 120 | 22 | 90 |
| 6551952 | Ø22 | 22,0 | DN20 | 72 | 22,0 | DN20 | 120 | 27 | 90 |
| 6551963 | Ø28 | 28,0 | DN25 | 82 | 28,0 | DN25 | 120 | 34 | 90 |
| 6551974 | Ø35 | 35,0 | DN32 | 120 | 35,0 | DN32 | 200 | 42 | 90 |
| 6551985 | Ø42 | 42,0 | DN40 | 150 | 42,0 | DN40 | 250 | 51 | 90 |
| 6551996 | Ø54 | 54,0 | DN50 | 200 | 54,0 | DN50 | 300 | 65 | 90 |
| couleur | Argent |
|---|---|
| matériaux | acier inoxydable (acier inoxydable 316L (1.4404)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (90º) |
| type de connexion | bout du tube |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73072910 |
| marque | VSH |
| serie | SudoPress Inox |
| type de produit | SP6725V |
| code unspsc | 40172807 |
EPD-VSH-SudoPress-Stainless Environmental Product Declaration |
télécharger | |
 SP6725 image |
jpg | télécharger |
VSH SudoPress Stainless ETA certificats |
télécharger | |
VSH SudoPress stainless DVGW Water certificats |
télécharger | |
VSH SudoPress stainless KIWA certificats |
télécharger | |
VSH SudoPress stainless RISE certificats |
télécharger | |
VSH SudoPress stainless_SVGW_Water certificats |
télécharger | |
VSH_SudoPress_Stainless-SPF certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH SudoPress stainless SVGW Water (FR) certificats |
télécharger | |
VSH SudoPress instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier inoxydable |
| Qualité matériau connexion 1 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier inoxydable |
| Qualité matériau connexion 2 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | coin conique |
| Raccordement 2 | coin conique |
| Main colour fitting | Gris |
| Bride tournante | PN 16 |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Non |
| code article | description | |
|---|---|---|
 |
6558519 | VSH SudoPress joint torique FPM LBP 15 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6580024 | Novopress mâchoire PB1 V18 |
|
6580035 | Novopress mâchoire PB1 V22 |
|
6580046 | Novopress mâchoire PB1 V28 |
|
6580057 | Novopress mâchoire PB1 V35 |
 |
6580123 | Novopress mâchoire PB2 V42 |
|
6580134 | Novopress mâchoire PB2 V54 |
|
6580081 | Novopress mâchoire PB2 V18 |
|
6580090 | Novopress mâchoire PB2 V22 |
|
6580101 | Novopress mâchoire PB2 V28 |
|
6580112 | Novopress mâchoire PB2 V35 |
|
6580013 | Novopress mâchoire PB1 V15 |
|
6580156 | Novopress chaîne clipsable V42 |
|
6580167 | Novopress chaîne clipsable V54 |
|
6580079 | Novopress mâchoire PB2 V15 |
