group: SP8001V

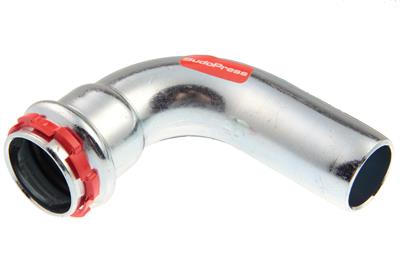

Le VSH SudoPress SP8001V est une courbe 90°; avec une emboîture femelle à sertir et une emboîture mâle à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.
chauffage
refroidissement
air comprimé
energie solaire
vide
installations de bâtiments
industrie
RISE
SPF
TSU
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6560642 | 12xØ12 | 0,03 kg | 42x60x19 mm | sac (10 pc) | 03430651368001 |
| 6560653 | 15xØ15 | 0,05 kg | 52x43x23 mm | sac (10 pc) | 03430651368018 |
| 6560664 | 18xØ18 | 0,06 kg | 57x66x26 mm | sac (10 pc) | 03430651368025 |
| 6560675 | 22xØ22 | 0,09 kg | 66x76x31 mm | sac (10 pc) | 03430651368032 |
| 6560686 | 28xØ28 | 0,12 kg | 77x86x37 mm | sac (5 pc) | 03430651368049 |
| 6560697 | 35xØ35 | 0,17 kg | 91x100x44 mm | sac (5 pc) | 03430651368056 |
| 6560708 | 42xØ42 | 0,32 kg | 114x125x54 mm | sac (1 pc) | 03430650368064 |
| 6560719 | 54xØ54 | 0,46 kg | 139x150x66 mm | sac (1 pc) | 03430650368071 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|
| 6560642 | 12xØ12 | 12,0 | DN10 | 36 | 18 | 12,0 | DN10 | 50 | 15 | 90 |
| 6560653 | 15xØ15 | 15,0 | DN12 | 44 | 22 | 15,0 | DN12 | 31 | 18 | 90 |
| 6560664 | 18xØ18 | 18,0 | DN15 | 48 | 26 | 18,0 | DN15 | 58 | 22 | 90 |
| 6560675 | 22xØ22 | 22,0 | DN20 | 55 | 32 | 22,0 | DN20 | 60 | 27 | 90 |
| 6560686 | 28xØ28 | 28,0 | DN25 | 63 | 39 | 28,0 | DN25 | 68 | 34 | 90 |
| 6560697 | 35xØ35 | 35,0 | DN32 | 73 | 48 | 35,0 | DN32 | 78 | 42 | 90 |
| 6560708 | 42xØ42 | 42,0 | DN40 | 93 | 57 | 42,0 | DN40 | 98 | 51 | 90 |
| 6560719 | 54xØ54 | 54,0 | DN50 | 112 | 71 | 54,0 | DN50 | 117 | 65 | 90 |
| couleur | Argent |
|---|---|
| matériaux | acier (St 34.2 (1.0034)) |
| finitions | galvanisé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (90º) |
| type de connexion | press (V), bout du tube |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73079980 |
| marque | VSH |
| serie | SudoPress Carbone |
| type de produit | SP8001V |
| code unspsc | 40172802 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
télécharger | |
 SP8001V image |
jpg | télécharger |
VSH SudoPress Carbon CSTB certificats |
télécharger | |
VSH SudoPress Carbon RISE certificats |
télécharger | |
VSH SudoPress Carbon SPF certificats |
télécharger | |
VSH SudoPress TSU certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH SudoPress instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier |
| Qualité matériau connexion 1 | St 34.2 (1.0034) |
| Surface de protection de connexion 1 | Galvanisé/électro-zingué |
| Matériau connexion 2 | Acier |
| Qualité matériau connexion 2 | St 34.2 (1.0034) |
| Surface de protection de connexion 2 | Galvanisé/électro-zingué |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | V |
| Raccordement 2 | coin conique |
| Main colour fitting | Gris |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
| code article | description | |
|---|---|---|
 |
6558508 | VSH SudoPress joint torique FPM LBP 12 |
 |
6569805 | VSH SudoPress joint torique EPDM LBP 12 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6205144 | VSH SudoXPress Carbone tube Carbone 12x1,2 (l=6m) |
|
6209929 | VSH SudoXPress Carbone tube Carbone 12x1,2 (l=6m) petit fardeau |
|
6206266 | VSH SudoXPress Carbone tube Carbone 12x1,2 (l=3m) |
 |
6580002 | Novopress mâchoire PB1 V12 |
 |
6580068 | Novopress mâchoire PB2 V12 |
|
6558519 | VSH SudoPress joint torique FPM LBP 15 |
|
6569816 | VSH SudoPress joint torique EPDM LBP 15 |
 |
6340708 | VSH SudoXPress Carbone tube Carbone+PP 15x1,2 petit fardeau |
|
6204682 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 15x1,2 |
|
6209931 | VSH SudoXPress Carbone tube Carbone 15x1,2 (l=6m) petit fardeau |
|
6206277 | VSH SudoXPress Carbone tube Carbone 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress Carbone tube Carbone 15x1,2 (l=6m) |
|
6580013 | Novopress mâchoire PB1 V15 |
|
6580079 | Novopress mâchoire PB2 V15 |
|
6558521 | VSH SudoPress joint torique FPM LBP 18 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 |
|
6340719 | VSH SudoXPress Carbone tube Carbone+PP 18x1,2 petit fardeau |
|
6204693 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 18x1,2 |
|
6205166 | VSH SudoXPress Carbone tube Carbone 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress Carbone tube Carbone 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress Carbone tube Carbone 18x1,2 (l=6m) petit fardeau |
|
6580024 | Novopress mâchoire PB1 V18 |
|
6580081 | Novopress mâchoire PB2 V18 |
|
6558530 | VSH SudoPress joint torique FPM LBP 22 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 |
|
6340721 | VSH SudoXPress Carbone tube Carbone+PP 22x1,5 petit fardeau |
|
6204704 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 22x1,5 |
|
6205177 | VSH SudoXPress Carbone tube Carbone 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress Carbone tube Carbone 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress Carbone tube Carbone 22x1,5 (l=6m) petit fardeau |
|
6580035 | Novopress mâchoire PB1 V22 |
|
6580090 | Novopress mâchoire PB2 V22 |
|
6558541 | VSH SudoPress joint torique FPM LBP 28 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 |
|
6340730 | VSH SudoXPress Carbone tube Carbone+PP 28x1,5 petit fardeau |
|
6204715 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 28x1,5 |
|
6205188 | VSH SudoXPress Carbone tube Carbone 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress Carbone tube Carbone 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress Carbone tube Carbone 28x1,5 (l=6m) petit fardeau |
|
6580046 | Novopress mâchoire PB1 V28 |
|
6580101 | Novopress mâchoire PB2 V28 |
|
6558552 | VSH SudoPress joint torique FPM LBP 35 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 |
|
6340741 | VSH SudoXPress Carbone tube Carbone+PP 35x1,5 petit fardeau |
|
6204726 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 35x1,5 |
|
6205199 | VSH SudoXPress Carbone tube Carbone 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress Carbone tube Carbone 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress Carbone tube Carbone 35x1,5 (l=6m) petit fardeau |
|
6580112 | Novopress mâchoire PB2 V35 |
|
6580057 | Novopress mâchoire PB1 V35 |
|
6558563 | VSH SudoPress Carbone/Inox joint torique FPM LBP 42 |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 |
|
6340752 | VSH SudoXPress Carbone tube Carbone+PP 42x1,5 petit fardeau |
|
6204737 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 42x1,5 |
|
6205201 | VSH SudoXPress Carbone tube Carbone 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress Carbone tube Carbone 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress Carbone tube Carbone 42x1,5 (l=6m) petit fardeau |
|
6580123 | Novopress mâchoire PB2 V42 |
|
6580156 | Novopress chaîne clipsable V42 |
|
6558574 | VSH SudoPress Carbone/Inox joint torique FPM LBP 54 |
|
6569871 | VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 |
|
6340763 | VSH SudoXPress Carbone tube Carbone+PP 54x1,5 petit fardeau |
|
6204748 | VSH SudoXPress Carbone tube Carbone+revêtu de PP 54x1,5 |
|
6205221 | VSH SudoXPress Carbone tube Carbone 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress Carbone tube Carbone 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress Carbone tube Carbone 54x1,5 (l=6m) petit fardeau |
|
6580134 | Novopress mâchoire PB2 V54 |
|
6580167 | Novopress chaîne clipsable V54 |
| code article | description | ||
|---|---|---|---|
|
6569805 | VSH SudoPress joint torique EPDM LBP 12 | 1 |
|
6569816 | VSH SudoPress joint torique EPDM LBP 15 | 1 |
|
6569827 | VSH SudoPress joint torique EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress joint torique EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress joint torique EPDM LBP 28 | 1 |
|
6569851 | VSH SudoPress joint torique EPDM LBP 35 | 1 |
|
6673348 | VSH SudoPress joint torique EPDM LBP 42 | 1 |
|
6569871 | VSH SudoPress Carbone/Inox joint torique EPDM LBP 54 | 1 |
