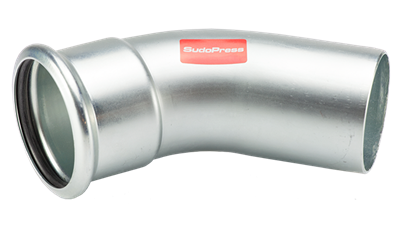

VSH SudoPress Carbone courbe 45° (à sertir x mâle)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6562336	66,7xØ66,7	0,61 kg	199x83x143 mm	sac (1 pc)	08711985324921
6562347	76,1xØ76,1	1,4 kg	209x95x155 mm	sac (2 pc)	08711985324594
6562358	88,9xØ88,9	1,85 kg	240x119x178 mm	sac (2 pc)	08711985324600
6562369	108xØ108	1,58 kg	289x133x215 mm	sac (2 pc)	08711985324617

dimensions

code article	taille	d1	dN1	l1	z1	d2	DN2	l2	gamme d'arc	angle de proue
6562336	66,7xØ66,7	66,7	DN65	98	48	66,7	DN65	110	80	45
6562347	76,1xØ76,1	76,1	DN65	101	46	76,1	DN65	114	92	45
6562358	88,9xØ88,9	88,9	DN80	116	53	88,9	DN80	130	107	45
6562369	108xØ108	108,0	DN100	139	62	108,0	DN100	157	130	45

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	Argent
matériaux	acier (St 34.2 (1.0034))
finitions	galvanisé
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Courbe (45º)
type de connexion	press (M), bout du tube
etanchéité	EPDM

général

téléchargements

EPD-VSH-SudoPress-Carbon Environmental Product Declaration	pdf	télécharger
SP8040VM image	png	télécharger
VSH SudoPress Carbon CSTB certificats	pdf	télécharger
Diagram diagramme	png	télécharger
Installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	Acier
Qualité matériau connexion 1	St 34.2 (1.0034)
Surface de protection de connexion 1	Galvanisé/électro-zingué
Matériau connexion 2	Acier
Qualité matériau connexion 2	St 34.2 (1.0034)
Surface de protection de connexion 2	Galvanisé/électro-zingué
Forme	Courbe
Exécution	Unique
Angle du coude	45°
Reducing	Non
Excentrique	Non
Système orienté	Oui
Raccordement 1	Manchon à sertir
Contour code connection 1	M
Raccordement 2	coin conique
Main colour fitting	Gris
Bride tournante	PN 16
Matériau d'étanchéité	EPDM
Avec arrêt cam / -Rand	Oui
Haute résistance à la traction	Oui
Medium temperature (continuous)	-35°C - 135°C
Medium temperature (continuous) (imperial)	-31°F - 275°F
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
avec emballage	Non
Limité	Non
With connection indicator	Non
Avec vidange	Non
Avec dégazeur	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
VdS quality mark	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
Certified according to NF 545	Non
KIWA certified	Non
Gastec QA mark	Non
KOMO certified	Non
