SP8243VM
Le VSH SudoPress SP8243VM est une réduction avec une emboîture femelle à sertir et une emboîture mâle à sertir. En utilisant VSH SudoPress dans votre installation de tuyauterie, vous pouvez procéder de façon rapide, facile et propre. VSH SudoPress fournit un système de raccordement qui peut être utilisé dans les situations les plus diverses.
applications
segments
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6562193 | Ø76,1x66,7 | 0,5 kg | 139x76x76 mm | sac (2 pc) | 08711985324877 |
| 6562204 | Ø88,9x66,7 | 0,56 kg | 156x89x89 mm | sac (2 pc) | 08711985324884 |
| 6562226 | Ø88,9x76,1 | 0,71 kg | 158x95x95 mm | sac (4 pc) | 08711985324273 |
| 6562215 | Ø108x66,7 | 0,92 kg | 186x108x108 mm | sac (2 pc) | 08711985324891 |
| 6562237 | Ø108x76,1 | 0,99 kg | 188x108x108 mm | sac (2 pc) | 08711985324280 |
| 6562248 | Ø108x88,9 | 1 kg | 186x108x108 mm | sac (2 pc) | 08711985324297 |
| code article | taille | d1 | dN1 | l1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 6562193 | Ø76,1x66,7 | 76,1 | DN65 | 75 | 66,7 | DN65 | 64 | 14 |
| 6562204 | Ø88,9x66,7 | 88,9 | DN80 | 92 | 66,7 | DN65 | 65 | 15 |
| 6562226 | Ø88,9x76,1 | 88,9 | DN80 | 90 | 76,1 | DN65 | 68 | 13 |
| 6562215 | Ø108x66,7 | 108,0 | DN100 | 122 | 66,7 | DN65 | 65 | 15 |
| 6562237 | Ø108x76,1 | 108,0 | DN100 | 120 | 76,1 | DN65 | 68 | 13 |
| 6562248 | Ø108x88,9 | 108,0 | DN100 | 110 | 88,9 | DN80 | 77 | 14 |
| couleur | Argent |
|---|---|
| matériaux | acier (St 34.2 (1.0034)) |
| finitions | galvanisé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | bout du tube, press (M) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73079980 |
| pays d'origine | Pays-Bas |
| marque | VSH |
| serie | SudoPress Carbone |
| type de produit | SP8243VM |
| code unspsc | 40173602 |
 SP8243VM image |
png | télécharger |
VSH SudoPress Carbon CSTB certificats |
télécharger | |

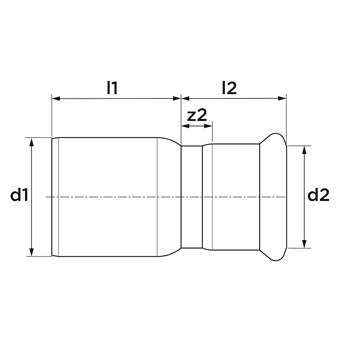

 Diagram diagramme |
png | télécharger |
Installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier |
| Qualité matériau connexion 1 | St 34.2 (1.0034) |
| Surface de protection de connexion 1 | Galvanisé/électro-zingué |
| Matériau connexion 2 | Acier |
| Qualité matériau connexion 2 | St 34.2 (1.0034) |
| Surface de protection de connexion 2 | Galvanisé/électro-zingué |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Oui |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | coin conique |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | M |
| Main colour fitting | Gris |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -35°C - 135°C |
| Medium temperature (continuous) (imperial) | -31°F - 275°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| code article | description | |
|---|---|---|
 |
6204836 | VSH SudoXPress Carbone tube Carbone 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress Carbone tube Carbone 66,7x1,5 (l=6m) petit fardeau |
 |
6562919 | VSH SudoPress Joint Torique EPDM LBP 66,7 |
 |
6562952 | VSH SudoPress joint torique FPM LBP 66,7 |
|
6204803 | VSH SudoXPress Carbone tube Carbone 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress Carbone tube Carbone 76,1x2,0 (l=6m) petit fardeau |
|
6562921 | VSH SudoPress Joint Torique EPDM LBP 76,1 |
|
6562963 | VSH SudoPress joint torique FPM LBP 76,1 |
|
6203967 | VSH SudoXPress Carbone tube Carbone 88,9x2,0 (l=6m) petit fardeau |
|
6204814 | VSH SudoXPress Carbone tube Carbone 88,9x2,0 (l=6m) |
| code article | description | ||
|---|---|---|---|
|
6562919 | VSH SudoPress Joint Torique EPDM LBP 66,7 | 1 |
|
6562921 | VSH SudoPress Joint Torique EPDM LBP 76,1 | 1 |
