Colliers BSA C

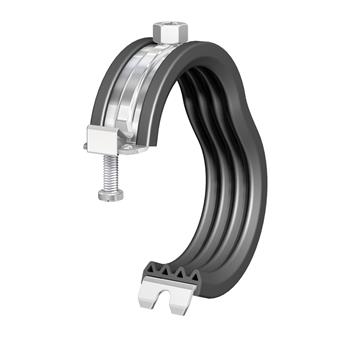

Product Image for Colliers BSA C
Product Image for Colliers BSA C

groupe: BSA-C

Pour le montage rapide de tous types de conduite.
Les colliers BSA sont des colliers universels avec insert insonorisant en caoutchouc pour le montage de tuyauteries au mur ou au plafond. Grâce à son système de fermeture unique; le tube peut être prémonté sans utiliser d'outils. Cela veut dire que la position de la conduite peut être ajustée a posteriori si nécessaire, et le positionnement d'un coude ou d'un raccord en T peut être déterminé plus facilement. A ce moment, le boulon de fixation peut être serré, ce qui maintient le tube et complète l'installation.

  • Ébavurage de tige filetée inutile.

  • Temps de montage réduit.

  • Réglage de la position correcte en tournant le collier.

  • Montage rapide grâce au système de fermeture par encliquetage.

  • Prémontage sans outil et sans que la conduite ne puisse tomber du collier.

  • Avec isolation acoustique.

  • Avec fermeture à déclic.

  • Hauteur de montage très réduite, d'où possibilité de fixation des conduites directement sous le plafond.

  • Les matériaux de qualité ainsi que les nervures de renforcement assurent une stabilité et une rigidité supplémentaire.

  • Nos colliers universels sont dotés d'un insert en caoutchouc serré autour du collier. Ainsi, l'insert reste bien en place, même si, pour une raison ou l'autre, le mur ou la conduite venaient à bouger.
    • voir plus
    voir moins
    si le téléchargement n’a pas commencé automatiquement, cliquez ici

    PDF generation failed, please try again later

    applications

    eau potable

    eau potable

    gaz naturel

    gaz naturel

    chauffage

    chauffage

    refroidissement

    refroidissement

    air comprimé

    air comprimé

    vide

    vide

    voir plus
    voir moins

    segments

    industrie

    industrie

    infra

    infra

    construction résidentielle

    construction résidentielle

    voir plus
    voir moins

    homologations

    pas de certificats disponibles

    • assortiment
    • dimensions
    • caractéristiques
    • téléchargements
    • ETIM

    code

    taille

    dimensions

    poids

    emballage

    GTIN

    code

    10-39170

    taille

    M8 x 12-13.5

    dimensions

    45x40x25 mm

    poids

    0,06 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015053

    code

    10-39171

    taille

    M8 x 14-16

    dimensions

    47x42x25 mm

    poids

    0,06 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015077

    code

    10-39172

    taille

    M8 x 17-19

    dimensions

    50x46x25 mm

    poids

    0,06 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015091

    code

    10-39173

    taille

    M8 x 20-24

    dimensions

    54x50x25 mm

    poids

    0,07 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015114

    code

    10-39174

    taille

    M8 x 25-28

    dimensions

    59x54x25 mm

    poids

    0,08 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015138

    code

    10-39175

    taille

    M8 x 29-33

    dimensions

    63x58x25 mm

    poids

    0,08 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015152

    code

    10-39176

    taille

    M8 x 33-37

    dimensions

    70x66x25 mm

    poids

    0,1 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015176

    code

    10-39177

    taille

    M8 x 38-42

    dimensions

    78x74x25 mm

    poids

    0,11 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015190

    code

    10-39178

    taille

    M8 x 44.5-49

    dimensions

    83x80x25 mm

    poids

    0,11 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015213

    code

    10-39179

    taille

    M8 x 50-54

    dimensions

    90x86x25 mm

    poids

    0,12 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015237

    code

    10-39180

    taille

    M8 x 56-60

    dimensions

    96x92x25 mm

    poids

    0,13 kg

    emballage

    sac (10 pc)

    GTIN

    08719313015251

    code

    taille

    dN1

    z3

    code

    10-39170

    taille

    M8 x 12-13.5

    dN1

    M8

    z3

    25

    code

    10-39171

    taille

    M8 x 14-16

    dN1

    M8

    z3

    26

    code

    10-39172

    taille

    M8 x 17-19

    dN1

    M8

    z3

    27

    code

    10-39173

    taille

    M8 x 20-24

    dN1

    M8

    z3

    30

    code

    10-39174

    taille

    M8 x 25-28

    dN1

    M8

    z3

    32

    code

    10-39175

    taille

    M8 x 29-33

    dN1

    M8

    z3

    34

    code

    10-39176

    taille

    M8 x 33-37

    dN1

    M8

    z3

    36

    code

    10-39177

    taille

    M8 x 38-42

    dN1

    M8

    z3

    39

    code

    10-39178

    taille

    M8 x 44.5-49

    dN1

    M8

    z3

    42

    code

    10-39179

    taille

    M8 x 50-54

    dN1

    M8

    z3

    45

    code

    10-39180

    taille

    M8 x 56-60

    dN1

    M8

    z3

    48

    technical drawing for product

    information produit

    article

    Colliers BSA C

    numéro d'article avec GTIN

    BSA-C

    fabricant

    Aalberts integrated piping systems B.V. (VSH)

    poids

    0,13 kg

    dimensions

    96x92x25 mm

    caractéristiques

    couleur

    Argent

    matériaux

    acier

    finitions

    galvanisé électrolytiquement

    forme

    rond

    type de connexion

    M - filetage femmeles métrique

    etanchéité

    EPDM

    technique

    température de fluide minimale

    -40 °C

    température de fluide maximale

    120 °C

    général

    groupe de produit

    bevestiging (cliquer pour confirmer)

    classe ETIM

    EC010049 Deux-pièce ronde de support

    code intrastat

    73089098

    ligne de produit

    FastFix

    séries

    colliers

    type de produit

    BSA-C

    image for bsa_clickin_sec_3d_f51114_p.jpg

    image pour l'impression | jpg


    save to my IPS
    image for Diagram

    diagramme | jpg

    Diagram

    save to my IPS
    image for bsa_detail_lh10784_p.jpg

    image pour l'impression | jpg


    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS
    image for BSA-C

    image | jpg

    BSA-C

    save to my IPS

    étiquette

    valeur

    étiquette

    etim-class

    valeur

    EC010049 Deux-pièce ronde de support

    étiquette

    Matière

    valeur

    Acier

    étiquette

    Traitement de la surface

    valeur

    Galvanisé/électro-zingué

    étiquette

    Marquage

    valeur

    Caoutchouc

    étiquette

    Insert valeur d'amortissement

    valeur

    19dB(A)

    étiquette

    Capacité de charge admise

    valeur

    600N

    étiquette

    Dispositif de raccordement

    valeur

    Filetage intérieur

    étiquette

    Dimeension ensemble de raccordement

    valeur

    M8

    étiquette

    Hauteur

    valeur

    25mm

    étiquette

    Hauteur (imperial)

    valeur

    0,98"

    étiquette

    Etiquette FM

    valeur

    Non

    étiquette

    Etiquette UL

    valeur

    Non

    étiquette

    Etiquette ULC

    valeur

    Non

    étiquette

    Etiquette LPCB

    valeur

    Non

    étiquette

    Convient pour tube acier

    valeur

    Oui

    étiquette

    Convient pour tube acier inoxydable

    valeur

    Oui

    étiquette

    Convient pour tube cuivre

    valeur

    Oui

    étiquette

    Convient pour tube aluminium

    valeur

    Oui

    étiquette

    Approprié pour tubes en fonte

    valeur

    Oui

    étiquette

    Convient pour tube PVC

    valeur

    Oui

    étiquette

    Convient pour tube en spirale

    valeur

    Non

    étiquette

    Medium temperature (continuous)

    valeur

    -40°C - 120°C

    étiquette

    Medium temperature (continuous) (imperial)

    valeur

    -40°F - 248°F

    étiquette

    VdS quality mark

    valeur

    Non

    étiquette

    KIWA certified

    valeur

    Non
